[BOSE QC35] 자동 켜짐 문제 해결하기 (전원문제)

보스 제품을 2개 사용하고 있는데 솔직히 음질, 음색은 저에게는 좋으나 제품 품질은 아주 그닥입니다.

첫번째 SoundLink Mini는 충전이 안되는 문제로 한참 고생을 했고

두번재로 QC35는 전원 자동켜짐 문제로 고생을 했습니다.

오늘은 QC35 문제 해결에 대한 내용으로 그 동안 인터넷을 통해 알아본 해결방법으로는 해결이 불가능하여 좌절 및 포기하고 있었으나 클리앙에 올라온 눈을 뻔쩍이게 만든 글을 보고 완벽 해결하였습니다.

출처 (클리앙 카츄라스님 글) : https://www.clien.net/service/board/lecture/15955264

QC35는 이미 단종된 제품이지만 최근 BOSE에서 출시한 제품도 비슷한 문제가 있다는 소리를 들어 참고가 되시길 바라며 글을 적습니다.

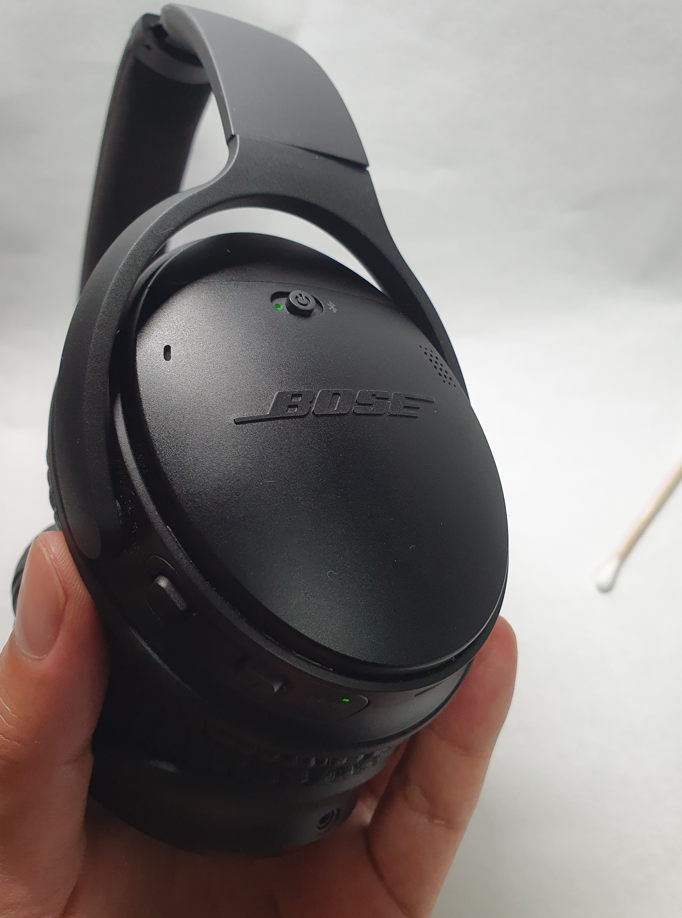

QC35를 사용하고 있던 어느날 우연히 헤드폰을 보니 아래와 같이 전원을 켜지도 않았는데 켜져 있는 것을 발견하였습니다.



?????????

다시 전원 스위치를 가운데로 옮겨 ON 했다가 다시 왼쪽으로 OFF하니 꺼졌습니다.

하지만 곧 얼마 지나지 않아 똑같은 현상이 다시 발생합니다.

헤드폰에 귀신이 있나?

급하게 인터넷을 뒤져보니 QC35의 고질적인 문제이며 헤드폰을 분해한 후 스위치 부분 삼각 꼬다리를 다시 구부려주면 해결된다는 글을 보고 따라했습니다. (이 과정은 아래 그림에서 볼 수 있습니다.)

원인은 케이스에 넣었을 경우 케이스 뚜껑에 스위치가 눌려 발생된다는 말과 함께......

어느분이 올려놓은 사진과 글을 보고 잘 보이지 않는 눈을 비벼가며 조그만 부품을 분해하고 다시 조립하여 해결하였습니다만...

얼마 지나지 않아 다시 동일한 현상이 발생되며 위와 같이 스위치 꼬다리를 구부리는 것이 해결방법이 아니라는 것을 알게 되었습니다.

그리고 한참이 지난 후 클리앙에 올라온 QC35 스위치 문제 해결방법에 대한 글을 보게 되었습니다.

방법은 스위치 파트를 구매하여 교체하는 방법입니다. GOOD~~~!!!



첫번째로 부품 파는 사이트에 들어가 물품을 구매합니다.

https://www.eleparts.co.kr/goods/view?no=4213660

JS207011SCQNR



QC35 스위치 파트번호에 맞는 스위치입니다.

물 건너오는 제품이라 비용이 좀 들지만 나쁘지 않은 가격입니다. 친한 후배도 동일한 모델을 사용중이라 스페어 포함 3개를 구매하였습니다.

배송은 한 일주일정도 걸린 듯 합니다.

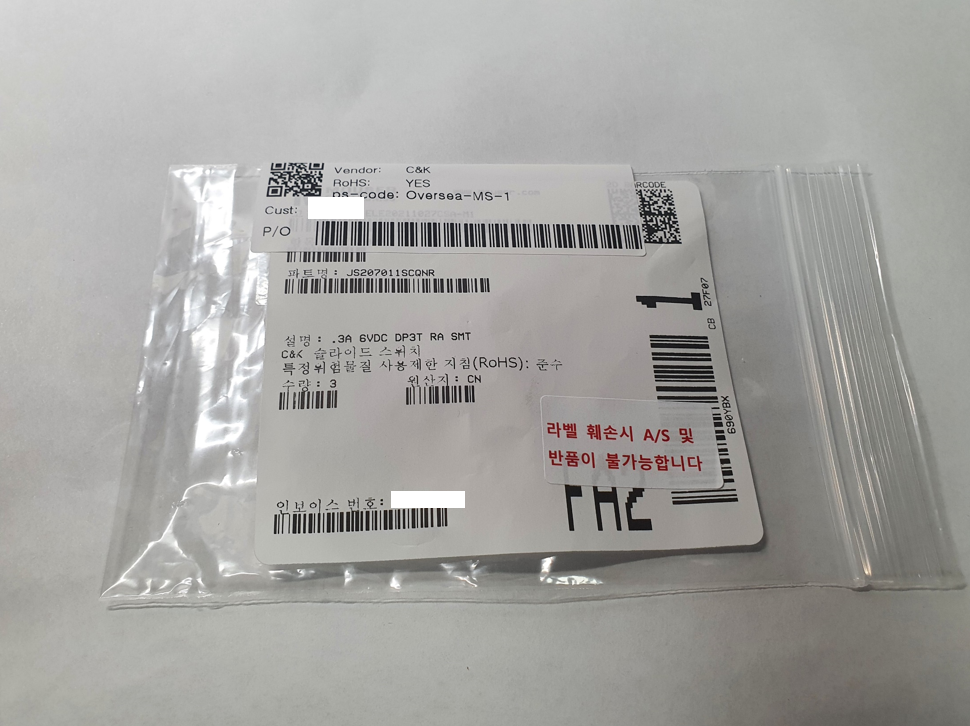

조그만한 택배박스에 아래와 같이 포장된



스위치가 도착했습니다.



부품을 보면 납땜으로 붙어 있는 스위치를 제거하고 새로운 스위치를 납땜해야하나 생각할 수도 있는데 그건 아닙니다. 스위치의 윗 부분만 교체하는 방법입니다.

먼저 오른쪽 R부분의 쿠션을 제거합니다.

제거 방법은 쿠션 안쪽을 잡고 과감하게 뜯어내면 됩니다. 안 찢어집니다. 괜찮습니다.



상단 왼쪽, 오른쪽, 하단 커버를 들추면 3개의 십자 나사가 있습니다. 이를 모두 풀러 제거합니다.



다음으로 헤드폰을 뒤집어 커버를 벗겨냅니다.

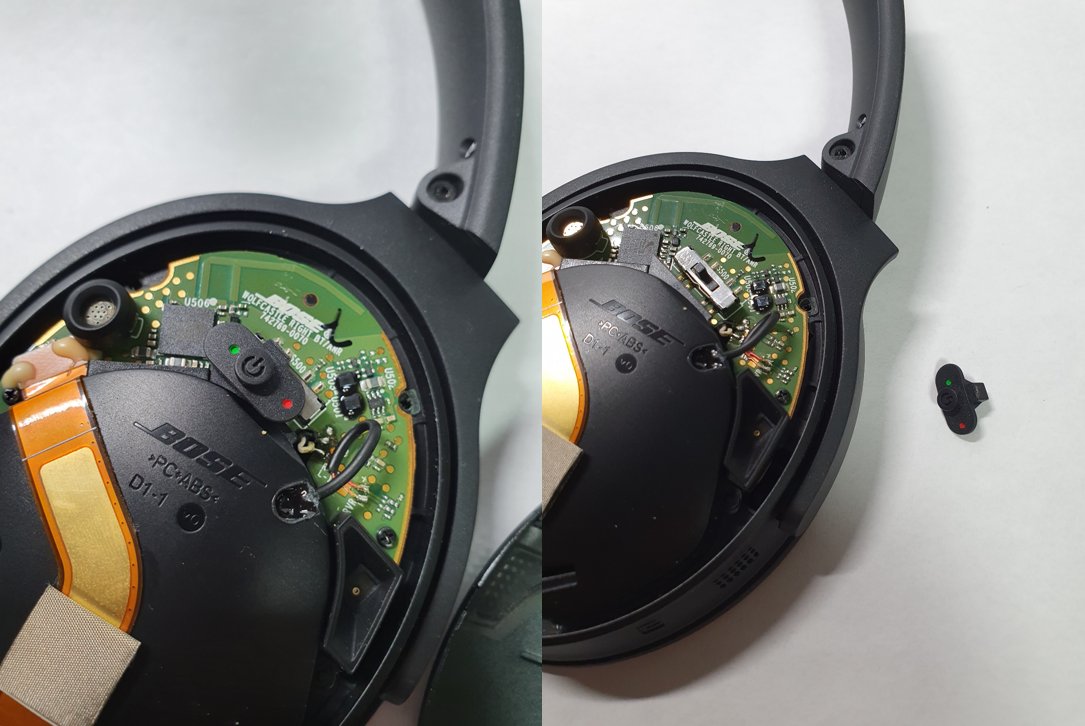

다음으로 전원 스위치 커버를 위로 땡겨 제거합니다.



자... 이제 스위치 부분을 보면 위에서 구매한 스위치와 동일하게 생긴 것을 확인할 수 있습니다.



이제 스위치 커버를 벗겨야 합니다. (저 처럼 가까운게 잘 안보이는 노안이신 아제들은 주의깊게 잘 보셔야 합니다.)

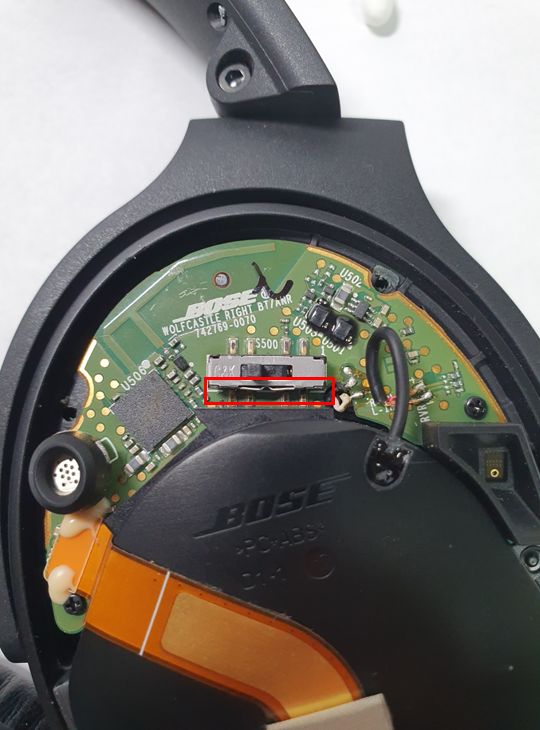

검정색 플라스틱 부분과 금속 부분 (화살표 부분) 사이에 얇은 커터칼 같은 도구를 밀어 넣어 빼면 아래 그림과 같이 위 금속 커버가 벗겨집니다.

(만약, 만약 연습으로 이 과정을 따라하실분들은 조심하셔야합니다. 커버를 벗겨내는 순간 안에 있는 스프링이 튀어 나올 수 있습니다.)

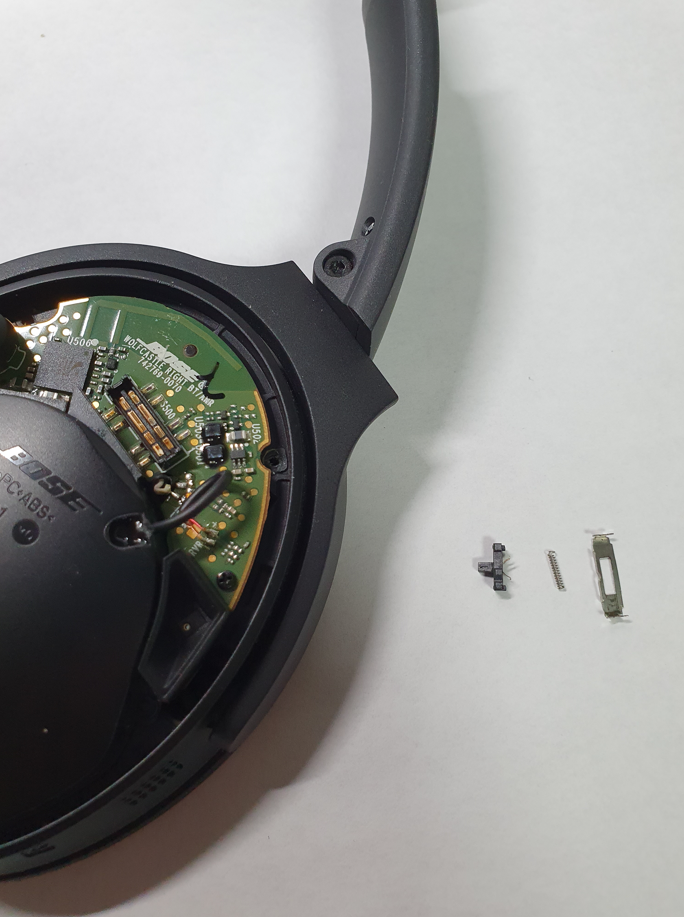

커버를 분리한 최종 모습은 아래와 같습니다. (제거한 스위치 부품은 이제 사용하지 않습니다.)



잠깐 삼천포로 빠지겠습니다.

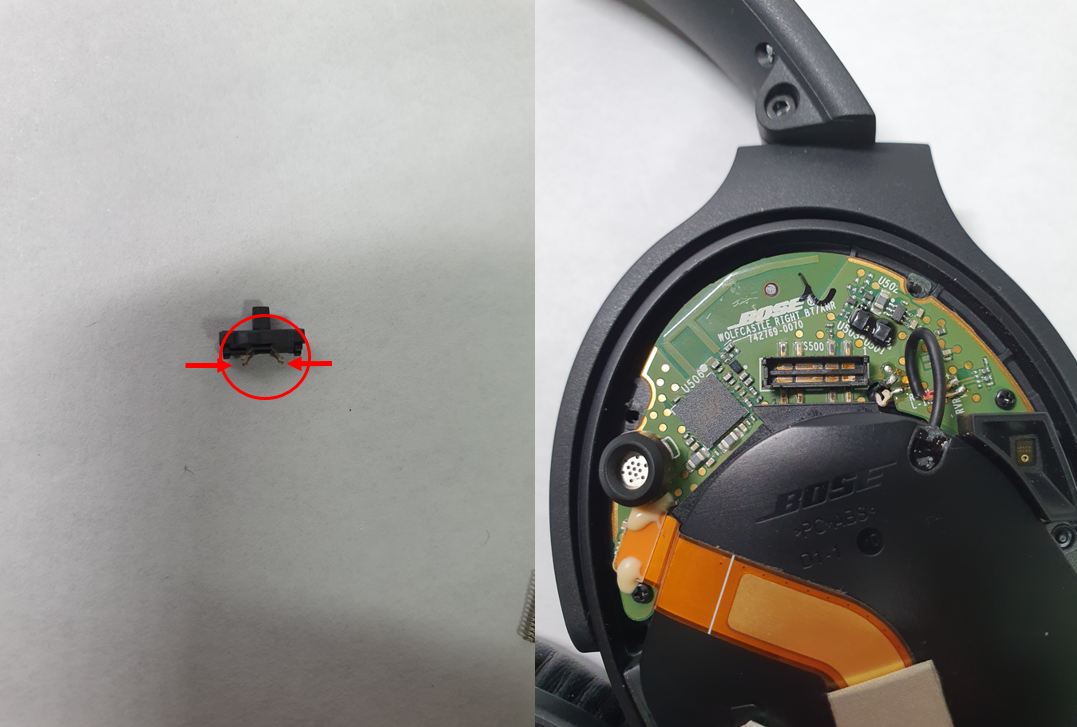

이 모든 문제를 일으킨 주범이 여기서 나옵니다. 아래 왼쪽 그림의 스위치 아래 부분을 보면 ㅅ자 모양의 얇은 금속을 볼 수 있습니다.

이 부분이 오른쪽 그림의 금속판 부분에서 이동하며 OFF/ON/BT를 선택하게 되는 구조인데



아래 그림처럼 케이스에 넣고 닫았을 경우 케이스가 스위치를 누르게 되고 그러면서 위 ㅅ모양의 금속이 옆으로 펴지면서 탠션이 약해져 금속판 우측까지 가게 되고 이 때문에 자동으로 켜지는 현상이 발생하는 것으로 생각됩니다.



따라서.... 케이스에 넣어 보관하는 것을 추천하지 않습니다.



이제 다시 본론으로 돌아와서

이 과정은 필수는 아니며 혹시나 하는 마음에 금속판 부분을 알콜솜으로 닦아주었습니다.



다음으로 구매한 부품을 위의 스위치 커버 분리하는 방법과 동일하게 커버를 분리합니다.



이제 스위치 부분을 본체 금속판 부분에 스프링과 함께 잘 끼워 넣습니다. 이때 스프링이 안으로 안 들어가고 밖으로 나올 수 있습니다. 이쑤시게 같은 도구를 사용해 조심스럽게 안으로 잘 넣어줘야 합니다.



나머지 커버를 다시 끼우면 아래 그림과 같습니다. 커버를 끼울 때 주의할 점이 있습니다. 커버 모양이 위아래가 다르게 생겼습니다. 아래 그림과 같이 표시된 부분이 밑으로 향하도록 끼워야 합니다.

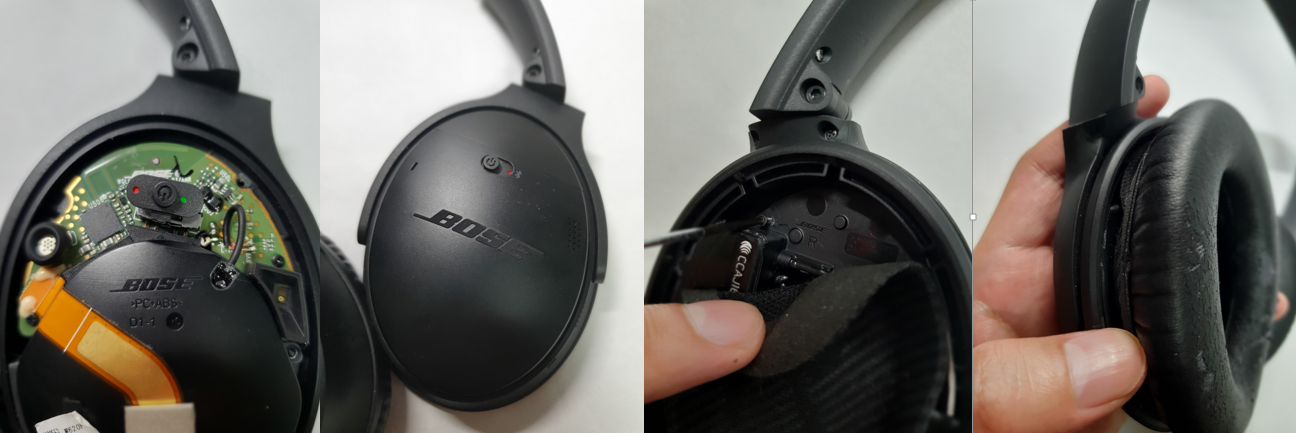

이제 처음 분해한 순서의 역순으로 다시 조립합니다.

스위치 커버 끼우고 커버를 덮고 안쪽 커버를 열어 나사를 체결하고 쿠션을 끼웁니다.



이제 끝났습니다. 테스트 해봅니다.

이전 스위치 동작보다 좀 뻑뻑한 느낌이 있네요.



다시 한번 강조합니다.

QC35는 케이스에 보관하지 말고 헤드폰 걸이를 이용하여 보관하기.
